Diagrama de Timer de Refrigerador: Conexión y Pines 2026
El diagrama de timer de refrigerador es el esquema eléctrico que muestra cómo se conectan los terminales del temporizador de defrost con el compresor, la resistencia de descongelamiento, el termostato y el bimetal. Si sabes leerlo, puedes conectar un timer nuevo sin equivocarte de cable y diagnosticar por qué tu refrigerador congela de más o dejó de enfriar. Aquí te explicamos el diagrama pin por pin, la diferencia entre timers de 4 y 6 terminales, y cómo usarlo para encontrar fallas con un multímetro.
¿Qué Muestra el Diagrama de Timer de un Refrigerador?
El diagrama de timer de refrigerador representa un circuito con dos caminos posibles: el ciclo de enfriamiento y el ciclo de defrost. El timer funciona como un interruptor rotativo que alterna la corriente entre el compresor y la resistencia de descongelamiento — nunca alimenta los dos al mismo tiempo.
En el esquema típico vas a encontrar estos componentes conectados al timer:
- Motor del timer: un pequeño motor síncrono de 110-127V (o 220V en algunos mercados) que gira las levas internas. Acumula horas de funcionamiento y dispara el ciclo de defrost cada 8 a 12 horas de compresor, según el modelo.
- Compresor: recibe corriente durante el ciclo de enfriamiento a través de uno de los contactos del timer.
- Resistencia de defrost: recibe corriente solo durante el ciclo de descongelamiento, que dura entre 20 y 30 minutos en la mayoría de los refrigeradores domésticos.
- Bimetal (térmico de defrost): va en serie con la resistencia y corta la corriente cuando el evaporador supera los 10-15°C, para que la resistencia no siga calentando sin hielo.
- Termostato: según el diseño, alimenta al timer solo cuando el compresor trabaja (defrost acumulativo) o de forma continua.
Este mismo principio aparece en el diagrama eléctrico completo de un refrigerador, donde el timer es solo uno de los bloques del circuito general.
Diagrama de Timer de Refrigerador Pin por Pin: Conexión de 4 Terminales
La respuesta corta: en el timer de 4 terminales más común, un pin alimenta el circuito, otro es el común del motor del timer, otro va al compresor y el último va a la resistencia de defrost. La numeración exacta cambia según el fabricante, por eso siempre debes confirmar con el diagrama impreso en el cuerpo del timer o en la tapa trasera del refrigerador.
Esta es la asignación más frecuente en timers tipo Whirlpool, Mabe y GE de 4 puntas:
| Terminal | Función más común | Conectado a |
|---|---|---|
| 1 | Entrada de línea (viene del termostato) | Alimentación / termostato |
| 2 | Salida al circuito de defrost | Resistencia + bimetal |
| 3 | Común / neutro del motor del timer | Neutro de la línea |
| 4 | Salida al ciclo de enfriamiento | Compresor y motor ventilador |
Importante: Esta numeración (1 línea, 2 defrost, 3 común, 4 compresor) es la más extendida, pero marcas como Frigidaire o Kenmore usan variantes. Verifica siempre el esquema grabado en el propio timer antes de conectar.
Para leer el diagrama, sigue el recorrido de la corriente: entra por el terminal de línea, pasa por el contacto interno del timer, y sale hacia el compresor o hacia la resistencia según la posición de la leva. El motor del timer queda conectado en paralelo entre la línea y el neutro, por eso sigue girando mientras el circuito tenga alimentación.
¿Qué Diferencia Hay Entre un Timer de 4 Pines y Uno de 6 Pines?
El timer de 4 pines maneja un solo circuito de conmutación: compresor o defrost. El timer de 6 pines agrega contactos extra para controlar por separado el motor ventilador del evaporador o una segunda carga, algo común en refrigeradores no frost de dos puertas más equipados y en equipos comerciales.
En la práctica, los 2 pines adicionales suelen corresponder a un contacto auxiliar que apaga el ventilador durante el defrost, evitando que sople aire caliente hacia el compartimento de alimentos. Si tu refrigerador usa timer de 6 puntas y lo reemplazas por uno de 4, el ventilador puede quedar funcionando durante el descongelamiento y notarás olores o goteo dentro del gabinete.
¿Cuál Es la Secuencia de Defrost en el Diagrama?
La secuencia completa que describe el diagrama de timer de refrigerador dura un ciclo de entre 8 y 12 horas de trabajo del compresor, con un defrost de 20 a 30 minutos. Así funciona paso a paso:
- Ciclo de enfriamiento: el contacto del timer une la línea con el terminal del compresor. El compresor y los ventiladores trabajan de forma normal mientras el motor del timer acumula tiempo.
- Disparo del defrost: al completar las horas programadas, la leva interna cambia el contacto. La corriente deja de llegar al compresor y pasa al circuito de la resistencia.
- Descongelamiento activo: la resistencia calienta el evaporador y derrite la escarcha. El bimetal permanece cerrado mientras el evaporador esté frío.
- Corte por temperatura: cuando el evaporador alcanza unos 10-15°C, el bimetal abre y corta la resistencia, aunque el timer siga en posición de defrost.
- Retorno al enfriamiento: pasados los 20-30 minutos del ciclo, el timer regresa el contacto a la posición de compresor y el refrigerador vuelve a enfriar.
Nota: En muchos diagramas el motor del timer se alimenta después del termostato. Eso significa que el timer solo cuenta horas de compresor encendido, no horas de reloj — por eso se llama defrost acumulativo.

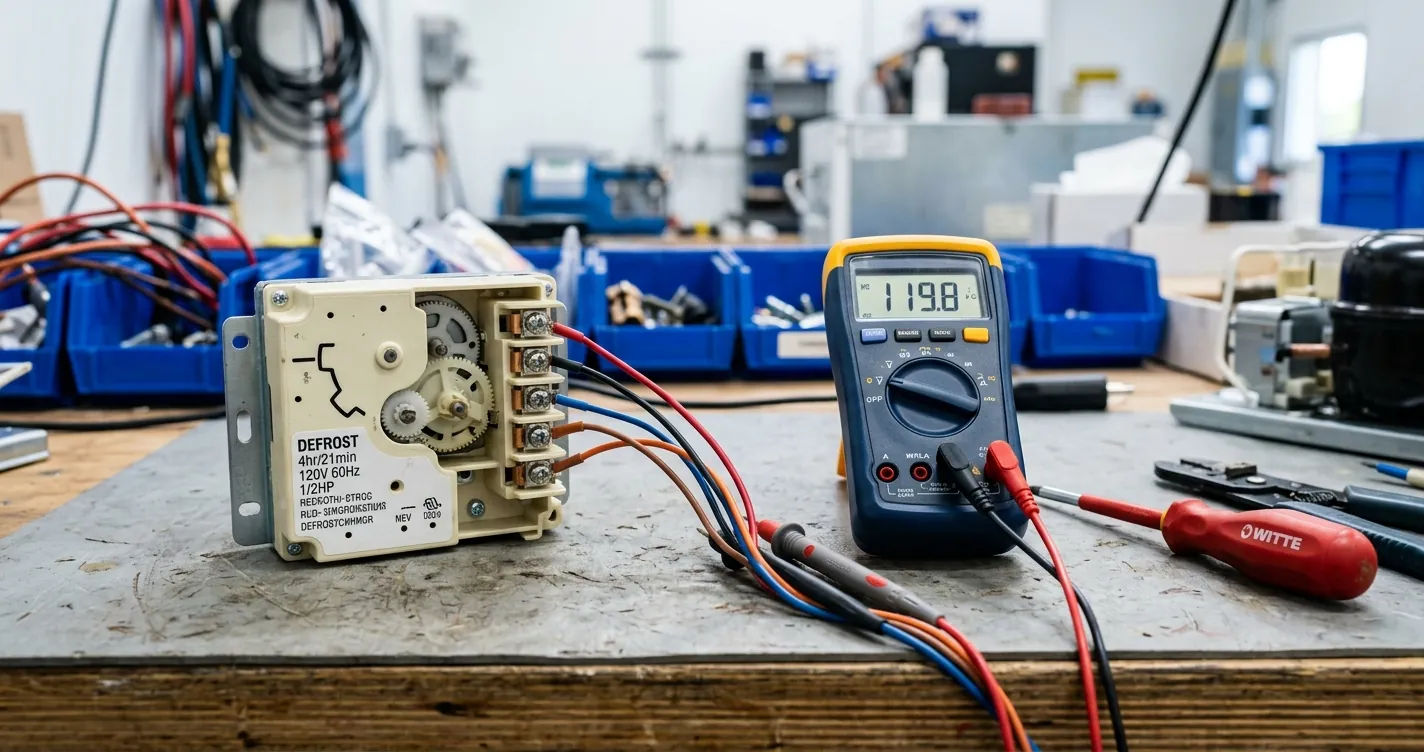

Cómo Usar el Diagrama para Diagnosticar Fallas del Timer
Con el diagrama en mano y un multímetro puedes confirmar en minutos si el timer está dañado. Las dos fallas clásicas son: refrigerador que no enfría porque el timer se quedó trabado en defrost, y evaporador bloqueado de hielo porque el timer nunca dispara el descongelamiento.
- Desconecta el refrigerador: nunca midas continuidad con el equipo conectado a la corriente.
- Localiza el timer: suele estar en la parte baja frontal, detrás de la parrilla, o en la caja de controles. Si tienes un Whirlpool, revisa nuestra guía sobre dónde está el timer de un refrigerador Whirlpool.
- Identifica los terminales con el diagrama: ubica cuál es línea, común, compresor y defrost según el esquema del fabricante.
- Mide continuidad línea-compresor: en posición de enfriamiento debe marcar continuidad. Si no la hay, el contacto está quemado y el compresor nunca recibe corriente.
- Gira el eje del timer hasta el clic: con un desarmador plano, gira en sentido horario hasta escuchar el clic del cambio de ciclo. Ahora la continuidad debe pasar al terminal de defrost.
- Verifica el motor del timer: mide resistencia entre línea y común del motor; un valor típico va de 5,000 a 15,000 ohms. Lectura infinita indica bobina abierta y timer para reemplazo.
Si el timer pasa todas las pruebas pero el problema continúa, la falla puede estar en el bimetal o la resistencia. Tenemos una guía completa sobre los problemas del timer de un refrigerador con el diagnóstico de cada síntoma.
Precaución: El circuito del timer trabaja con voltaje de línea (110-127V o 220V). Si no tienes experiencia midiendo circuitos eléctricos, llama a un técnico — un cableado invertido puede quemar el compresor, cuya reparación cuesta mucho más que el timer.
Diagramas de Timer por Marca: Whirlpool, Mabe y GE
Aunque el principio es el mismo, cada fabricante distribuye los terminales a su manera. Whirlpool suele usar la numeración 1-2-3-4 con el pin 3 como común, mientras que en varios timers para Mabe y GE el común aparece marcado como C o con el esquema impreso en la carcasa. Los repuestos universales incluyen una tabla de equivalencias para adaptar la conexión original.
Si buscas el esquema específico de tu equipo, revisa el diagrama de timer de refrigerador Whirlpool o la guía del timer de refrigerador Mabe, donde explicamos la adaptación en esas marcas. El manual de servicio del fabricante siempre es la fuente más confiable, y muchos están disponibles en PDF en los sitios oficiales de soporte.
Al comprar un timer nuevo en 2026, los precios van desde $150 hasta $450 pesos mexicanos (aproximadamente $8 a $25 USD) para timers universales y originales de 4 o 6 puntas. Lleva el timer viejo a la refaccionaria: comparar el diagrama impreso en ambos evita errores de conexión.
Preguntas Frecuentes
¿Qué es el diagrama de timer de un refrigerador?
Es el esquema eléctrico que muestra cómo se conectan los terminales del timer de defrost con el compresor, la resistencia de descongelamiento, el bimetal y el termostato. Sirve para instalar el timer correctamente y diagnosticar fallas del ciclo de defrost.
¿Cuáles son los 4 pines del timer de refrigerador?
En la configuración más común: terminal 1 es la entrada de línea desde el termostato, terminal 2 alimenta la resistencia de defrost, terminal 3 es el común o neutro del motor del timer, y terminal 4 alimenta el compresor. La numeración puede variar según la marca, así que confirma con el esquema impreso en el timer.
¿Cada cuánto dispara el defrost el timer de un refrigerador?
La mayoría de los timers mecánicos disparan el defrost cada 8 a 12 horas de trabajo del compresor, con un ciclo de descongelamiento de 20 a 30 minutos. El bimetal corta la resistencia antes si el evaporador ya alcanzó los 10-15°C.
¿Cómo sé si el timer de mi refrigerador está dañado?
Gira el eje del timer con un desarmador hasta el clic: si el refrigerador estaba sin enfriar y arranca, o si estaba enfriando y activa el defrost, el mecanismo conmuta bien pero el motor del timer probablemente está vencido. Confirma midiendo la bobina del motor con multímetro: una lectura infinita indica que debes reemplazarlo.
¿Puedo cambiar un timer de 6 pines por uno de 4 pines?
No es recomendable como reemplazo directo, porque los 2 pines extra suelen controlar el motor ventilador durante el defrost. Si los omites, el ventilador puede soplar aire caliente al gabinete durante el descongelamiento. Usa un timer con la misma configuración o un universal con tabla de adaptación.
