Partes de un Refrigerador: Componentes y Funciones 2026
Las partes de un refrigerador se agrupan en tres sistemas: el circuito sellado de refrigeración (compresor, condensador, filtro secador, tubo capilar y evaporador), el sistema eléctrico y de control (termostato, relay, protector térmico, timer de deshielo, tarjeta electrónica y sensores) y la parte estructural (gabinete, puertas, empaques, anaqueles y ventiladores). Cada componente cumple una función específica y, cuando uno falla, el síntoma que aparece en tu refrigerador suele apuntar directo a la pieza responsable. Aquí te explico qué hace cada parte, cómo se ve, dónde está ubicada y qué pasa cuando se daña.
Tabla de las Partes de un Refrigerador y Sus Funciones
Esta tabla resume los componentes de un refrigerador y sus funciones principales. Es la referencia rápida que puedes usar antes de abrir la tapa trasera o el panel del evaporador.
| Componente | Ubicación | Función |
|---|---|---|
| Compresor | Parte inferior trasera | Aspira y comprime el refrigerante en gas, elevando su presión |
| Condensador | Serpentín trasero o base | Libera el calor al ambiente y condensa el gas a líquido |
| Filtro secador | Después del condensador | Retiene humedad e impurezas del circuito |
| Tubo capilar | Entre filtro y evaporador | Reduce la presión del refrigerante antes de evaporarlo |
| Evaporador | Detrás del panel del congelador | Absorbe el calor interior y genera el frío |
| Línea de succión | Del evaporador al compresor | Devuelve el gas al compresor y cierra el ciclo |
| Termostato | Interior, perilla de control | Enciende y apaga el compresor según la temperatura |
| Relay y protector térmico | Costado del compresor | Arranca el motor y lo protege de sobrecalentamiento |
| Timer de deshielo | Zona de controles o base | Alterna ciclos de enfriamiento y descongelamiento |
| Resistencia de deshielo | Adosada al evaporador | Derrite la escarcha acumulada en las aletas |
| Bimetal o fusible térmico | Sobre el evaporador | Corta la resistencia cuando ya no hay hielo |
| Ventilador del evaporador | Junto al evaporador | Distribuye el aire frío entre congelador y refrigerador |
| Ventilador del condensador | Compartimento del compresor | Enfría el condensador y el propio compresor |
| Tarjeta de control | Parte trasera o superior | Gobierna compresor, ventiladores y deshielo en modelos electrónicos |
| Sensores o termistores | Congelador y refrigerador | Miden la temperatura y la informan a la tarjeta |
| Empaques de puerta | Perímetro de las puertas | Sellan el gabinete y evitan la entrada de aire caliente |

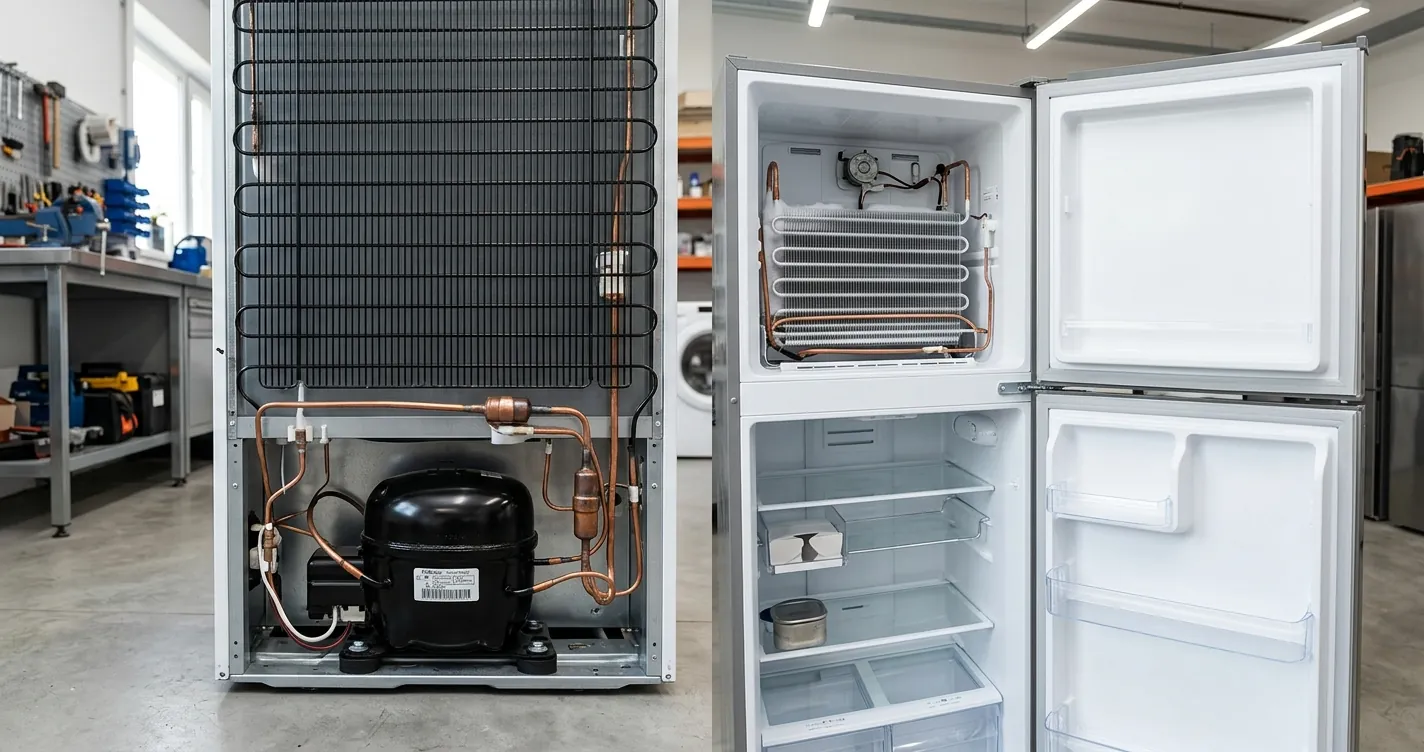

El Circuito Sellado: Las Partes Internas del Refrigerador que Producen Frío
El circuito sellado es un lazo cerrado por donde circula el refrigerante (R134a en la mayoría de equipos, o R600a en modelos recientes). Ninguna de estas piezas se puede intervenir sin equipo de recuperación de gas y soldadura, por eso su diagnóstico se hace por síntomas y por presiones, no abriendo el sistema.
Compresor
El compresor es el corazón del refrigerador: un motor eléctrico hermético que aspira el gas refrigerante desde el evaporador y lo comprime. Al comprimirlo, eleva su presión y su temperatura por encima de la del ambiente, lo que permite que después libere ese calor. Los compresores domésticos van típicamente de 1/8 a 1/3 de HP según el volumen del gabinete.
Cuando el compresor está bien, escuchas un zumbido constante y suave. Si intenta arrancar y se corta cada pocos segundos, el problema suele estar en el relay o el protector, no en el motor. Si necesitas cambiarlo, revisa antes cuánto cuesta reemplazar un compresor de refrigerador, porque en equipos viejos el costo puede acercarse al de un refrigerador nuevo.
Condensador
El condensador es el serpentín negro que ves en la parte trasera o, en modelos modernos, un intercambiador escondido en la base junto al compresor. Su trabajo es soltar al aire el calor que el refrigerante recogió dentro del gabinete, de modo que el gas vuelva a estado líquido.
Un condensador tapado con polvo y pelusa es una de las causas más comunes de mal enfriamiento, y también la más fácil de corregir. Si el tuyo está sucio, aquí explico cómo limpiar un condensador sucio de refrigerador sin dañar las aletas.
Filtro secador
El filtro secador es un cilindro metálico soldado a la salida del condensador. Contiene material desecante que atrapa la humedad y partículas metálicas que circulan en el sistema. Se reemplaza obligatoriamente cada vez que el circuito se abre, porque un filtro saturado se convierte en una restricción y deja al evaporador sin refrigerante.
Tubo capilar o válvula de expansión
El tubo capilar es un tubo de cobre de diámetro muy fino que provoca una caída brusca de presión. Esa caída es la que permite que el refrigerante se evapore a temperaturas bajo cero dentro del evaporador. En refrigeradores comerciales y algunos modelos inverter se usa una válvula de expansión, que hace lo mismo pero regulando el flujo de forma variable.
Evaporador
El evaporador es el panel de aletas de aluminio oculto detrás de la pared del congelador. Ahí el refrigerante líquido hierve y absorbe el calor del aire interior: es el único lugar del refrigerador donde realmente se genera frío. Todo lo demás transporta, comprime o mueve ese frío.
Nota: En los refrigeradores semiautomáticos el evaporador está a la vista en el congelador. En los automáticos (no frost) queda oculto detrás de un panel, con ventilador y resistencia de deshielo.
Cómo se Combinan Estas Partes en el Ciclo de Refrigeración
El ciclo de refrigeración sigue siempre el mismo recorrido, sin importar la marca ni la antigüedad del equipo. Entenderlo hace que cada pieza tenga sentido.
- Compresión: el compresor aspira gas refrigerante a baja presión y lo comprime hasta unos 100 a 150 psi, calentándolo.
- Condensación: el gas caliente recorre el condensador, entrega su calor al aire del cuarto y se vuelve líquido.
- Filtrado: el líquido pasa por el filtro secador, que retiene humedad e impurezas.
- Expansión: el tubo capilar reduce bruscamente la presión, dejando el refrigerante listo para evaporarse en frío.
- Evaporación: en el evaporador el líquido hierve, absorbe el calor del interior y el ventilador reparte ese aire frío por los compartimentos.
- Retorno: la línea de succión lleva el gas de vuelta al compresor y el ciclo comienza otra vez.
Componentes Eléctricos y de Control de un Refrigerador
Estos son los componentes que deciden cuándo enfría el equipo y cuándo descansa. La mayoría de las fallas eléctricas se concentran aquí, no en el circuito sellado, y son las piezas que un técnico puede medir con un multímetro.
Termostato
El termostato es el interruptor que abre y cierra el circuito del compresor según la temperatura interna. En modelos mecánicos es un bulbo con gas que se expande y mueve un contacto; la perilla numerada que giras dentro del refrigerador es su ajuste. Si quieres entender su funcionamiento a fondo, revisa cómo funciona un termostato de refrigerador.
Relay de arranque y protector térmico
El relay le da al compresor el empujón de corriente que necesita para arrancar, y el protector térmico corta la alimentación si el motor se calienta demasiado. Son dos piezas pequeñas y baratas montadas en el costado del compresor, y su falla imita perfectamente un compresor quemado: el equipo hace clic, zumba un instante y se apaga.
Timer, resistencia y bimetal de deshielo
En los refrigeradores automáticos, el timer (mecánico o electrónico) corta el enfriamiento cada 6 a 12 horas y energiza la resistencia de deshielo, que derrite la escarcha del evaporador en unos 20 a 30 minutos. El bimetal o termostato de deshielo corta esa resistencia cuando detecta que el hielo ya se fue.
Si tu congelador enfría pero el refrigerador no, el sospechoso número uno es el sistema de deshielo: el evaporador se cubre de hielo y el aire deja de pasar. Es una de las causas por las que no enfría un refrigerador más frecuentes en equipos con más de cinco años.
Tarjeta de control y sensores
En modelos electrónicos e inverter, la tarjeta de control sustituye al termostato y al timer. Recibe la señal de termistores (sensores de temperatura) ubicados en el congelador, el refrigerador y el evaporador, y con esa información decide la velocidad del compresor, cuándo activar los ventiladores y cuándo hacer deshielo. Un termistor descalibrado hace que el equipo enfríe de más o de menos sin que nada suene mal.
Ventiladores, Puertas y Partes Estructurales
La estructura del refrigerador no produce frío, pero determina cuánto frío se conserva. Un empaque vencido puede subir el consumo eléctrico entre 10% y 25% porque el compresor trabaja más horas para compensar la fuga de aire.
- Ventilador del evaporador: mueve el aire frío a través de los ductos hacia el compartimento de refrigeración. Si se detiene, el congelador sigue frío y el refrigerador se calienta.
- Ventilador del condensador: presente en modelos con condensador en la base; enfría el serpentín y el compresor. Puedes ver cuántos trae tu modelo en la guía sobre cuántos ventiladores tiene un refrigerador.
- Gabinete y aislamiento: lámina exterior, liner interior de plástico y espuma de poliuretano inyectada entre ambos, con 4 a 7 cm de espesor.
- Puertas y empaques: el empaque imantado sella el gabinete. La prueba del billete sirve para revisarlo: si lo jalas y sale sin resistencia, el sello está vencido.
- Anaqueles, cajones y charolas: estructuras de vidrio templado o alambre que organizan el interior y permiten la circulación del aire.
- Bandeja de evaporación: recipiente sobre el compresor donde cae el agua del deshielo para evaporarse con el calor del motor.
- Fábrica de hielo y dispensador: en modelos side by side y french door, con válvula solenoide, motor de la fábrica de hielo y filtro de agua.
Importante: si el drenaje del deshielo se tapa, el agua se acumula bajo los cajones de verduras en lugar de llegar a la bandeja de evaporación. Es un charco que muchos confunden con una fuga de gas.
¿Qué Síntomas Da Cada Parte del Refrigerador Cuando Falla?
Los síntomas apuntan a componentes concretos. Esta tabla te permite acotar la falla antes de llamar a un técnico o comprar un repuesto equivocado.
| Síntoma | Componente probable | Qué revisar |
|---|---|---|
| No enciende nada | Alimentación, termostato o tarjeta | Voltaje en el tomacorriente y continuidad del termostato |
| Zumba y se apaga en segundos | Relay o protector térmico | Cambiar relay antes de condenar el compresor |
| Congelador frío, refrigerador tibio | Ventilador del evaporador o deshielo | Hielo en el evaporador y giro del ventilador |
| Compresor trabaja sin parar y enfría poco | Condensador sucio o carga baja de gas | Limpiar serpentín y medir presiones |
| Escarcha en las paredes del congelador | Empaque de puerta o resistencia de deshielo | Sello de la puerta y continuidad de la resistencia |
| Agua bajo los cajones | Drenaje de deshielo tapado | Destapar el tubo de desagüe hacia la bandeja |
| Congela los alimentos frescos | Termostato o termistor | Ajuste del control y lectura del sensor |
Partes de un Refrigerador Convencional vs Inverter
Las piezas del circuito sellado son las mismas, pero el control cambia por completo. Un refrigerador convencional solo sabe encender o apagar el compresor; uno inverter modula su velocidad para mantener la temperatura estable.
| Aspecto | Convencional | Inverter |
|---|---|---|
| Compresor | Motor de arranque directo, velocidad fija | Motor de imanes permanentes, velocidad variable |
| Control de temperatura | Termostato mecánico con bulbo | Tarjeta de control con termistores |
| Arranque | Relay y protector térmico | Módulo inverter integrado |
| Deshielo | Timer mecánico y bimetal | Deshielo adaptativo por software |
| Repuestos | Económicos y genéricos | Más caros y específicos por modelo |
Marcas como Samsung con Digital Inverter, LG con Inverter Linear, Whirlpool, Mabe y Frigidaire usan variantes de este esquema. La diferencia práctica es de diagnóstico: en un convencional mides continuidad pieza por pieza, mientras en un inverter el equipo suele mostrar un código de error que identifica el sensor o el módulo afectado.
Precaución: desconecta el refrigerador antes de retirar cualquier tapa. La manipulación del refrigerante y la soldadura del circuito sellado requieren un técnico certificado y equipo de recuperación de gas.
Consejo: limpia el condensador y revisa los empaques dos veces al año. Son las dos tareas de mantenimiento que más alargan la vida del compresor, la pieza más costosa del refrigerador.
Preguntas Frecuentes
¿Cuáles son las partes de un refrigerador?
Las partes principales son el compresor, el condensador, el filtro secador, el tubo capilar, el evaporador, la línea de succión, el termostato, el relay con protector térmico, el sistema de deshielo, los ventiladores, la tarjeta de control con sus sensores y el gabinete con puertas y empaques.
¿Qué función tiene el compresor en un refrigerador?
El compresor aspira el refrigerante en estado gaseoso desde el evaporador y lo comprime, elevando su presión y temperatura. Ese aumento permite que el gas libere calor en el condensador y vuelva a estado líquido.
¿Cuál es la función del evaporador en un refrigerador?
El evaporador es donde se genera el frío. El refrigerante líquido hierve dentro de sus tubos, absorbe el calor del aire interior y hace que la temperatura del gabinete descienda.
¿Qué es el condensador de un refrigerador y dónde está?
Es el serpentín que libera al ambiente el calor extraído del interior. Está en la parte trasera del refrigerador o, en modelos modernos, en la base junto al compresor con un ventilador que lo enfría.
¿Cuál es la función del tubo capilar o la válvula de expansión?
Regula el paso de refrigerante entre el condensador y el evaporador, provocando una caída de presión. Esa caída es lo que permite que el refrigerante se evapore a temperaturas bajo cero.
¿Qué papel juega el filtro secador?
Retiene la humedad y las impurezas que circulan por el circuito sellado, protegiendo al compresor y al tubo capilar. Debe cambiarse cada vez que el sistema se abre para una reparación.
¿Para qué sirve el termostato del refrigerador?
Controla la temperatura interior encendiendo y apagando el compresor según el ajuste que elijas. En modelos electrónicos esta función la cumple la tarjeta de control junto con los termistores.
¿Qué parte del refrigerador falla con más frecuencia?
Los componentes eléctricos son los que más fallan: relay de arranque, termostato, timer y resistencia de deshielo. El compresor, en cambio, suele durar entre 10 y 15 años si el condensador se mantiene limpio.
¿Cuántas partes tiene un refrigerador en total?
Un refrigerador doméstico tiene entre 15 y 25 componentes funcionales, más los elementos estructurales como anaqueles y cajones. Los modelos con fábrica de hielo y dispensador de agua suman válvulas, filtros y motores adicionales.
