Presión de Trabajo R134a en Refrigerador: Tabla 2026

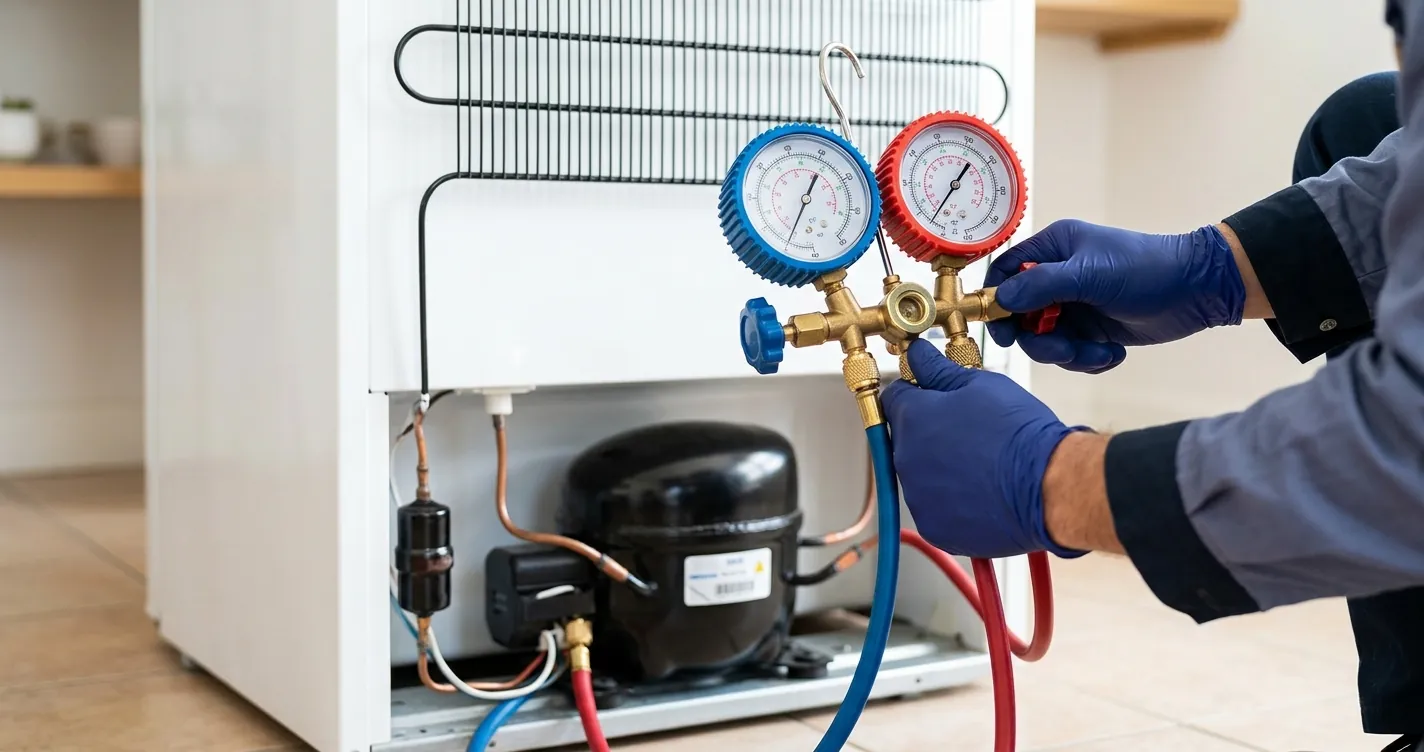

La presión de trabajo del R134a en un refrigerador doméstico es de 0 a 10 psi en el lado de baja y de 100 a 150 psi en el lado de alta con el compresor funcionando y una temperatura ambiente de 25 a 32 °C. Con el equipo apagado y las presiones igualadas, el manómetro debe marcar entre 80 y 110 psi, según el calor del cuarto. En esta guía encontrarás la tabla presión-temperatura completa del R134a, los valores normales por temperatura ambiente, qué significa cada lectura anormal, cómo leer el manómetro correctamente y en qué se diferencia del R600a y del R404a.
Presión de trabajo R134a en refrigerador: valores normales
En un refrigerador o congelador doméstico con R134a, el evaporador trabaja entre -26 y -20 °C, lo que corresponde a una presión de succión de 0 a 5 psi en régimen estable. Justo al arrancar con el gabinete caliente puedes ver 15 a 25 psi en baja, y esa presión debe bajar gradualmente durante los primeros 15 a 30 minutos. Si después de media hora la baja sigue arriba de 10 psi, algo no está bien.
El lado de alta depende directamente del calor del ambiente, porque el condensador necesita estar unos 12 a 15 °C más caliente que el aire que lo rodea para poder soltar calor. A 25 °C ambiente la alta ronda los 115 a 125 psi; a 35 °C sube a 140 a 155 psi. Esta es la referencia por temperatura ambiente:
| Temperatura ambiente | Lado de baja (succión) | Lado de alta (descarga) | Presión estática (apagado) |
|---|---|---|---|
| 20 °C | 0 – 4 psi | 100 – 115 psi | 68 psi |
| 25 °C | 1 – 5 psi | 115 – 125 psi | 82 psi |
| 30 °C | 2 – 7 psi | 125 – 140 psi | 97 psi |
| 35 °C | 3 – 9 psi | 140 – 155 psi | 114 psi |
| 40 °C | 4 – 10 psi | 155 – 175 psi | 133 psi |
Todos los valores son manométricos (psig), que es lo que marca tu manifold. La presión estática con el equipo apagado es el dato más confiable para saber si hay carga: si el manómetro marca menos de 60 psi a temperatura de cuarto, el sistema perdió gas y conviene revisar la guía sobre cómo saber si el refrigerador tiene fuga de gas antes de recargar.
Tabla presiones R134a por temperatura (PT chart)
La tabla presión-temperatura relaciona la temperatura de saturación del R134a con su presión. Sirve para dos cosas: calcular la temperatura real del evaporador a partir de la presión de baja, y verificar la temperatura de condensación con la presión de alta. Cada presión corresponde exactamente a una temperatura de saturación, sin importar el tamaño del refrigerador.
| Temperatura | Presión (psig) | Presión (bar abs) | Dónde se ve |
|---|---|---|---|
| -30 °C | -2.4 (4.9 inHg vacío) | 0.84 | Congelador muy frío |
| -25 °C | 0.8 | 1.06 | Evaporador en régimen |
| -20 °C | 4.6 | 1.33 | Evaporador en régimen |
| -15 °C | 9.1 | 1.64 | Evaporador al arrancar |
| -10 °C | 14.4 | 2.01 | Arranque en caliente |
| 0 °C | 27.8 | 2.93 | Baja demasiado alta |
| 10 °C | 45.4 | 4.15 | — |
| 20 °C | 68.2 | 5.72 | Estática, cuarto fresco |
| 25 °C | 81.8 | 6.65 | Estática, cuarto templado |
| 30 °C | 97.0 | 7.70 | Estática, cuarto caluroso |
| 40 °C | 132.7 | 10.17 | Condensador normal |
| 45 °C | 153.6 | 11.60 | Condensador en verano |
| 50 °C | 176.5 | 13.18 | Condensador sucio o caliente |
| 60 °C | 229 | 16.82 | Sobrecarga o aire en el sistema |
Ejemplo práctico: si tu manómetro azul marca 5 psi, el evaporador está a unos -20 °C, que es correcto. Si marca 28 psi, el evaporador está a 0 °C y el refrigerador nunca va a congelar, aunque el compresor trabaje sin parar.
¿Qué significan las presiones anormales del R134a?
Cada combinación de baja y alta apunta a una falla distinta. La regla básica es que ambas presiones bajas indican falta de gas, y ambas altas indican exceso de gas o problema en el condensador. Cuando una sube y la otra baja, el problema está en el paso del refrigerante (capilar o filtro) o en el compresor.
| Lado de baja | Lado de alta | Diagnóstico probable | Qué revisar |
|---|---|---|---|
| 0 – 5 psi | 115 – 150 psi | Normal | Nada, el sistema está bien |
| Vacío (-5 a -15 inHg) | Baja (60 – 90 psi) | Falta de refrigerante por fuga | Buscar fuga, reparar, hacer vacío y recargar |
| Vacío profundo (-20 inHg o más) | Normal o alta | Capilar o filtro secador obstruido | Escarcha o sudor en el filtro, cambiar filtro y capilar |
| Alta (15 – 30 psi) | Alta (170 – 220 psi) | Sobrecarga de gas | Recuperar gas y cargar por peso con báscula |
| Alta (15 – 30 psi) | Baja (70 – 100 psi) | Compresor con válvulas dañadas | Prueba de bombeo del compresor |
| Normal | Muy alta (180 – 250 psi) | Condensador sucio, ventilador parado o aire en el sistema | Limpiar condensador, revisar ventilador, rehacer vacío |
Un detalle que confunde a muchos: un compresor con válvulas gastadas puede sonar normal y aun así no bombear. Si la baja no baja de 15 psi y la alta no sube de 100 psi con el condensador limpio, el compresor está agotado. Puedes confirmarlo con la guía de cómo checar el compresor de un refrigerador.
Cómo leer el manómetro de R134a correctamente
El manifold tiene dos relojes: el azul (baja) es compuesto y mide vacío en pulgadas de mercurio (inHg) y presión de 0 a 250 psi; el rojo (alta) mide de 0 a 500 psi. Ambos tienen escalas de colores internas con la temperatura de saturación de varios gases; el R134a suele venir en la escala amarilla o marcada como 134a. Así se toma una lectura confiable:
- Coloca una válvula pinchadora en el tubo de proceso del compresor (el tubo cerrado que sale del costado) si el refrigerador no tiene puerto de servicio. Si ya tiene válvula, revisa que el núcleo no gotee.
- Conecta la manguera azul al puerto de baja y, si hay un segundo puerto en la línea de descarga o el filtro, la roja al de alta. Purga las mangueras un segundo para sacar el aire.
- Anota la presión estática con el refrigerador apagado por al menos 10 minutos. Debe coincidir con la temperatura del cuarto en la tabla PT (25 °C = 82 psi).
- Enciende el refrigerador y espera 20 a 30 minutos con las puertas cerradas. Las lecturas del primer minuto no sirven para diagnosticar.
- Lee la aguja en la escala negra externa (psig) y compara con la tabla de valores normales. Usa la escala interna de 134a solo para convertir a temperatura de saturación.
- Retira las mangueras con el equipo apagado y tapa la válvula con su capuchón sellado. Una válvula pinchadora abierta es la fuga más común después de un servicio.
Precaución: nunca abras el lado de alta con el compresor trabajando sin tener el cilindro de recuperación conectado. A 150 psi el R134a sale con fuerza y puede causar quemaduras por frío en la piel y los ojos. Usa lentes y guantes.
Diferencias de presión entre R134a, R600a y R404a
Los refrigeradores fabricados en México y Latinoamérica después de 2018 (Mabe, Samsung, LG, Whirlpool) usan cada vez más R600a (isobutano), que trabaja con presiones mucho más bajas y cargas de apenas 30 a 90 gramos. El R404a se usa en refrigeración comercial (congeladores Ojeda, Torrey, exhibidores) y trabaja con presiones casi el doble del R134a. Nunca mezcles ni sustituyas un gas por otro sin cambiar compresor y capilar.
| Refrigerante | Baja (funcionando) | Alta (30 °C ambiente) | Estática a 25 °C | Uso típico |
|---|---|---|---|---|
| R134a | 0 – 10 psi | 125 – 150 psi | 82 psi | Refrigeradores domésticos 1995-2020, carga 90 – 180 g |
| R600a | -5 – 3 psi (leve vacío) | 70 – 95 psi | 35 psi | Refrigeradores nuevos, carga 30 – 90 g, inflamable |
| R404a | 15 – 30 psi | 250 – 300 psi | 165 psi | Congeladores y exhibidores comerciales |
La etiqueta del compresor o la placa dentro del gabinete indica el gas y los gramos exactos. Si el sistema es R600a, la baja en leve vacío es normal y no significa que falte gas; un técnico sin experiencia con isobutano suele sobrecargarlo por ese error. Para elegir el cilindro correcto revisa la guía de gas refrigerante para refrigerador.
Factores que afectan la presión de trabajo del R134a
Las tablas dan una referencia, pero la presión real de tu refrigerador depende de cinco variables que debes considerar antes de declarar una falla. Ignorarlas es la causa más frecuente de diagnósticos equivocados y de recargas innecesarias.
- Temperatura ambiente: por cada 5 °C que sube el cuarto, la alta sube unos 15 psi y la baja 1 a 2 psi. Un refrigerador en un patio a 38 °C trabaja con 160 psi y es normal.
- Cantidad de gas: con 10 % menos de carga la baja cae hacia el vacío y el congelador escarcha solo en la entrada del evaporador; con 10 % de más, ambas presiones suben y la línea de succión suda o escarcha hasta el compresor.
- Estado del condensador: polvo, pelusa o un ventilador detenido elevan la alta 30 a 60 psi y disparan el térmico del compresor. Limpiarlo cada 6 meses evita este problema.
- Carga térmica interna: puertas abiertas, alimentos calientes o un empaque roto mantienen la baja entre 8 y 15 psi durante horas sin que exista falla.
- Aire o humedad en el circuito: si no se hizo vacío de al menos 500 micrones antes de cargar, los no condensables elevan la alta y la humedad congela el capilar de forma intermitente.
Si con estas variables controladas las presiones siguen fuera de rango, el paso siguiente es recuperar el gas, corregir la causa y recargar por peso. El procedimiento completo está en cómo cargar gas a un refrigerador doméstico.
Consejo: carga siempre por gramos con báscula, nunca «por presión». En un sistema de capilar, 20 gramos de más o de menos cambian el rendimiento por completo, y las presiones solo confirman que la carga es correcta, no la definen.
Preguntas Frecuentes
¿Cuántas libras de presión lleva un refrigerador con R134a?
Funcionando, un refrigerador doméstico con R134a trabaja con 0 a 10 psi en el lado de baja y 100 a 150 psi en el lado de alta. Apagado y con las presiones igualadas, marca entre 80 y 110 psi según la temperatura ambiente.
¿Cuál es la presión baja y alta del R134a en refrigerador?
La baja normal es de 0 a 5 psi en régimen estable, con un evaporador entre -26 y -20 °C. La alta normal está entre 115 y 155 psi, y sube unos 15 psi por cada 5 °C adicionales de temperatura ambiente.
¿Qué pasa si la presión del R134a está muy baja?
Si la baja entra en vacío y la alta no pasa de 90 psi, falta refrigerante por una fuga. Si la baja está en vacío profundo pero la alta es normal, el capilar o el filtro secador están tapados. Recargar sin corregir la causa solo repite la falla.
¿La presión del R134a es igual a la del R600a?
No. El R600a trabaja con la mitad de presión: leve vacío a 3 psi en baja y 70 a 95 psi en alta. Los dos gases no son intercambiables sin cambiar compresor, capilar y aceite.
¿Cuánto tiempo hay que esperar para leer las presiones?
Entre 20 y 30 minutos con las puertas cerradas. Durante el arranque la baja puede marcar 20 psi y bajar de forma gradual; leer antes de tiempo da diagnósticos falsos de sobrecarga.
